Монтаж пластинчатого теплообменника

Как осуществляется монтаж теплообменного аппарата? Особенности монтажа пластинчатых теплообменников. Важные моменты на что нужно обратить внимание при монтаже, запуске теплообменного аппарата.

Подготовка теплообменника к вводу в эксплуатацию и использованию

Пластинчатый теплообменник упакован и доставляется заказчику в стрейч-пленке, прикрепленный к деревянному поддону. На первоначальном этапе монтажа необходмо:

  • Удалить с теплообменника все средства консервации (полиэтиленовую плёнку). Демонтировать теплообменник с поддона или извлечь из иной транспортировочной тары.
  • Демонтировать транспортные заглушки с портов. Транспортные заглушки с портов снимать непосредственно перед присоединением к портам соответствующих патрубков системы водоснабжения и отопления.
  • После снятия заглушек необходимо убедиться в чистоте и исключить попадание во внутренние полости теплообменника посторонних предметов.
  • При подъеме распакованного теплообменника следует пользоваться строповочными отверстиями в плите и станине, либо иными элементами рамы, предназначенными для строповки (Рисунок 5).
  • Визуально проверить внешнее состояние оборудования на отсутствие механических и коррозионных повреждений. Произвести замер размера стяжки пакета пластин.

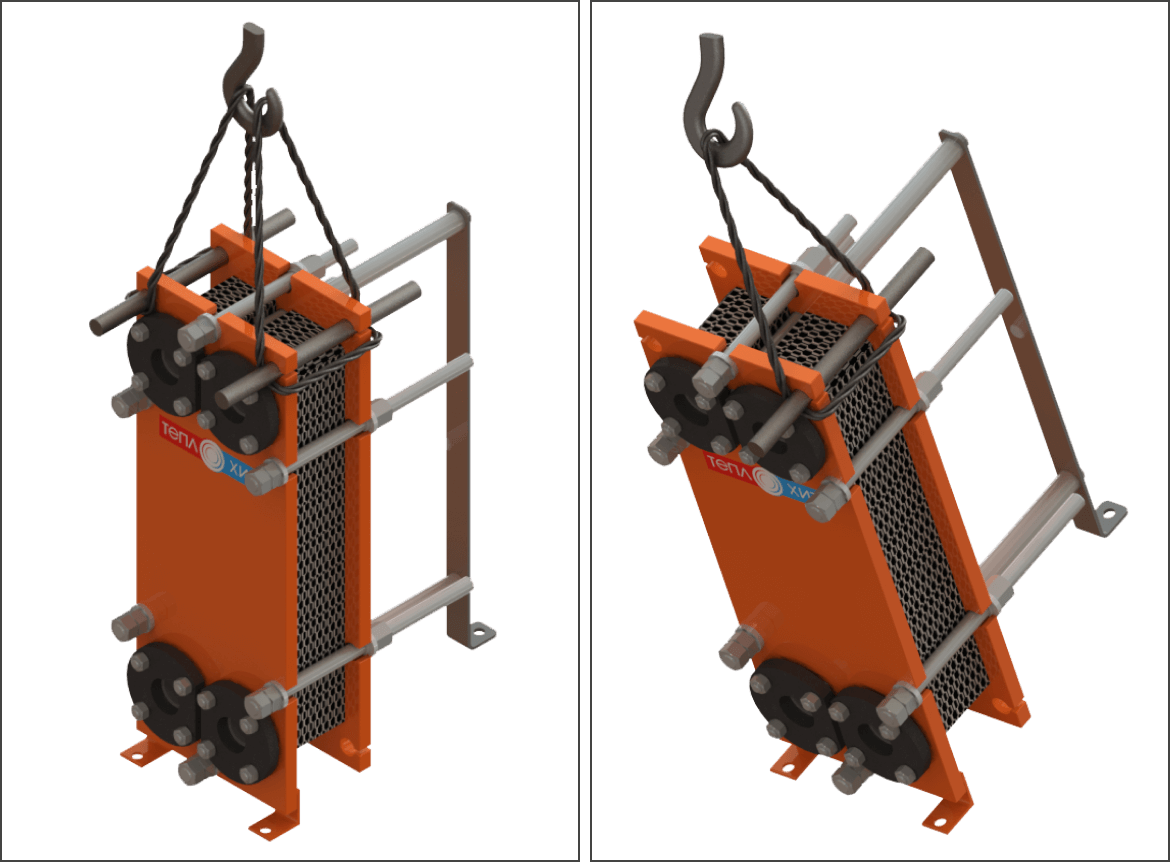

схема строповки при монтаже пластинчатого теплообменника
Рисунок 5. Схема строповки пластинчатого теплообменника
  • Далее следует подготовить опорную фундаментную раму где будет установлен пластинчатый теплообменник. Рама должна быть спроектирована с учётом нагрузок от теплообменного аппарата, заполненного рабочей средой. Допуск параллельности рамы относительно плоскости горизонта 1 мм на длине 1000 мм. Несущие конструкции, на которые производится установка теплообменника изготавливаются по документации эксплуатирующей организации (Заказчика) и в комплект поставки не входят.
  • Выбирая место для монтажа теплообменника, следует учитывать, что для его обслуживания и ремонта потребуется дополнительное пространство для выполнения работ (Рисунок 6). Минимальное расстояние до стен помещения Вmin приведено в таблице 1. Размеры указаны на примере линейки разборных пластинчатых теплообменников Теплохит (ТИ). ООО "Термоблок" - производитель теплообменников ТИ.
Таблица 1: минимальное расстояние от стен помещения при монтаже
ТеплообменникТИ025 ТИ077ТИ09 ТИ12 ТИ13 ТИ18 ТИ16,5ТИ28 ТИ45 ТИ65 ТИ52 ТИ82ТИ95 ТИ116
Bmin, мм500100015002000

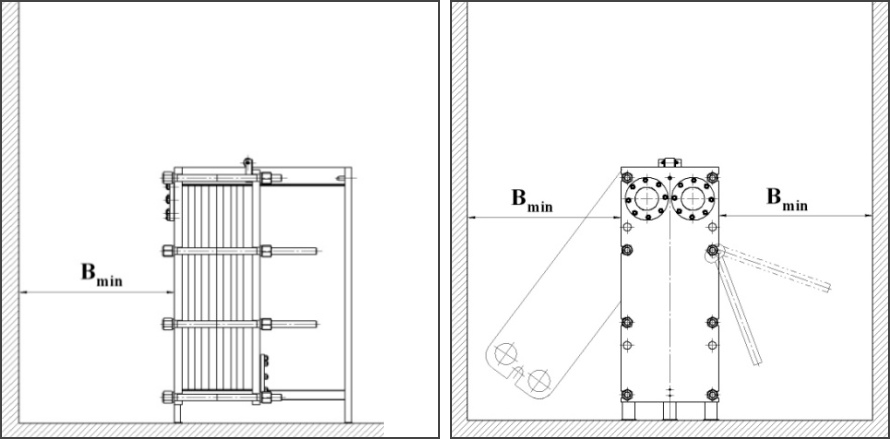

необходимое расстояние для облуживания пластинчатого теплообменника
Рисунок 6. Место для обслуживания теплообменника

Устанавливаем и подключаем теплообменник к системе

  • Установить теплообменник на фундаментную раму и закрепить его, используя отверстия в опорах. Крепёжные изделия в комплект поставки не входят.
  • Присоединить трубопроводы к портам теплообменника. Трубопроводы должны быть жёстко закреплены, чтобы исключить дополнительные нагрузки на теплообменник.
  • После окончания монтажа нужно убедиться в затяжке всех болтовых соединений. Произвести замер стяжки пакета пластин с уплотнениями. Произвести гидравлические испытания теплообменника.

Запуск теплообменника

На что обратить внимание!

  • Запуск и остановку теплообменного аппарата производить вдвоем.
  • Перед запуском проверить размер стяжки пакета пластин с уплотнениями А (расстояние между станиной и нажимной плитой), который должен находиться между Аmax и Аmin (данные размеры для каждого теплообменного аппарата свои и указываются в спецификации к теплообменнику). При необходимости пакет пластин теплообменника подтянуть (Рисунок 9). Важно! Не допускается подтяжка теплообменника под давлением. Непараллельность поверхностей нажимной плиты и станины не должна превышать 1 мм.
  • Проверить отсутствие механических повреждений.
  • Проверить все трубные соединения. Конструкция трубопроводов должна обеспечивать беспрепятственную разборку теплообменника в случае необходимости. Дренаж воздуха должен быть в высшей точке трубопровода.

Запускаем!

  • Открыть вентили на выходе теплоносителя и нагреваемой жидкости.
  • Затем одновременно медленно открывать вентили на входе теплоносителя и нагреваемой среды в теплообменник.
  • Удалить воздух из аппарата, открыв специальный вентиль (Рисунок 7).

Важно! Регулировку расхода на данном этапе монтажа следует выполнять медленно, чтобы избежать возникновения гидравлического удара. При первом запуске теплообменника повышение температуры не должно превышать 15°С в минуту. При повторном пуске/остановке теплообменника повышение/снижение температуры не должно превышать 25°С в минуту. При несоблюдении этих требований, гарантия на теплообменник анулируется.

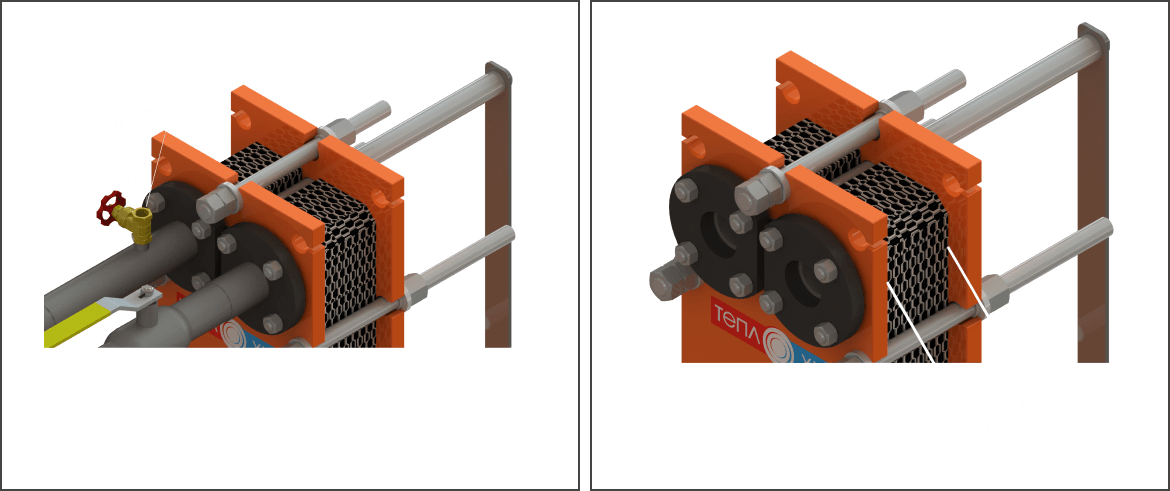

на что обратить внимание при запуске пластинчатого теплообменника
Рисунок 7. Порядок запуска теплообменного аппарата в работу

При монтаже теплообменника обратите внимание на то, что:

  • При использовании в качестве греющей среды пара, он должен подаваться в пластинчатый теплообменный аппарат в последнюю очередь.
  • Во время пуска пластинчатого теплообменника могут возникнуть небольшие течи, которые исчезнут после прогрева пластин и уплотнений.
  • После запуска теплообменного аппарата в работу необходимо заполнить АКТ ввода в эксплуатацию, форму можно найти в руководстве по эксплуатации.
  • Остановку теплообменника производить в обратном порядке.
  • Если планируется отключить теплообменник на длительный период, его следует осушить.
