Пластинчатый теплообменник ТИ 16,5
Теплообменник

ТИ 16,5

ТИ16,5 – имеет подключение подтрубков ДУ50, ДУ65, ДУ80. Если температурные графики не типовые (не отопление и гвс), с небольшим перепадом температур, специфические среды, программа расчёта вероятно подберет данный теплообменник. Зачастую он подбирается, когда требуется охладить жидкость на 1-3 градуса при небольших тепловых нагрузках Особая конструкция клипа надежно закрепляет уплотнение на пластину, это исключает обрыв при монтаже пластины и обеспечивает надежность эксплуатации.

Скачать 3D модели

3D модели (IGES, DWG) для ТИ 16,5

Чертеж и Размеры

Чертеж пластинчатого теплообменника ТИ 16,5 поможет разобраться в типоразмерах нашего модельного ряда, который отличается от других производителей. При необходимости в 3D моделях определенного формата, Вы всегда можете обратиться к нашим инженерам. Также размеры теплообменника указываются в документе "Технические данные", который идет вместе с коммерческим предложением (расчётом теплообменного аппарата).

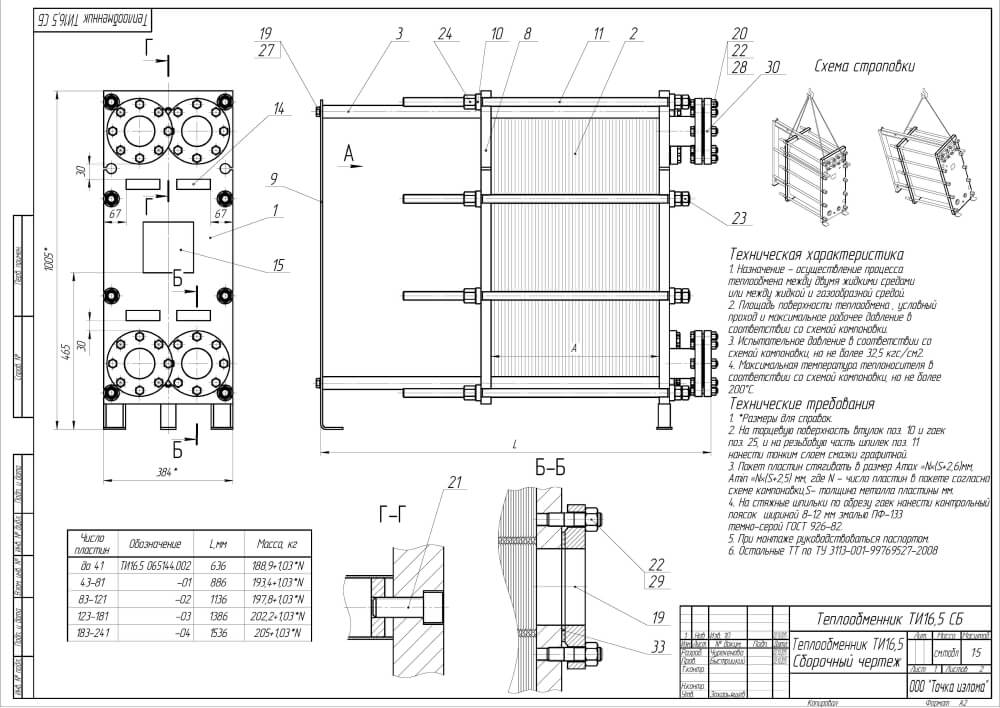

Чертеж пластинчатого теплообменника ТИ 16,5
Открыть →

Часто задаваемые вопросы

  • Какая площадь теплообмена у теплообменника ТИ 16,5?

    Площадь теплообмена может служить параметром расчёта по некоторым методикам. Однако для того, чтобы подобрать оптимальный теплообменный аппарат, мы не используем данную характеристику и опираемся на температурные графики, мощность и потери давления. Тем самым алгоритм подбора выдает компоновку каналов опираясь на математическую модель нашей пластины.

  • Рассчитать теплообменник?

    Для расчёта пластинчатого теплообменника при стандартных потерях давления необходимо 5 значений: температурные графики (температуры греющей и нагреваемой сред на входе и выходе из теплообменника). А также мощность (тепловая нагрузка) или расход по нагреваемой среде. Форма заявки онлайн для расчёта доступна по ссылке подбор теплообменника онлайн

  • Кто является производителем данного теплообменника?

    Производство пластин, уплотнений и сборка теплообменника ТИ16,5 локализовано в ООО "Термоблок" - дочернем предприятии Барнаульского станкостроительного завода.
