Теплообменник нагрева воды паром

Теплообменник пар вода пластинчатый | Пароводяной теплообменник Подобрать пароводяной теплообменник

Теплообменник парового котла состоит из пакета пластин и уплотнений, которые в совокупности создают 2 контура теплообмена (первый — пар, второй — вода). Пакет пластин надежно стянут стяжками, между станиной и нажимной плитой. Пластины разборного теплообменника сделаны из нержавеющей стали. Теплоноситель (в данном случае пар) циркулирует через теплообменник по одному из контуров. Паровой поток проходит через пакет пластин и нагревает через них жидкость, циркулирующую по другому контуру. С помощью теплообменника происходит наиболее эффективный нагрев воды паром.

Почему пароводяные теплообменники широко используются в промышленности? На предприятиях (в том числе пищевой отрасли) пар часто используется как теплоноситель во многих процессах. Помимо нагрева жидкостей в системе отопления и гвс, пар используют, к примеру, для нагева воды через теплообменник (она может быть использована для технологических нужд, в СИП мойке или использоваться как теплоноситель для пастеризации).

Пароводяной теплообменник пластинчатого типа

Пароводяные теплообменники стоит разделить на пластинчатые и кожухотрубные. Каждый из видов имеет ряд преимуществ и недостатков. Основными преимуществами пластинчатого теплообменника в данном случае является его компактный размер и КПД теплообмена. Однако, предельная температура пара в пластинчатом теплообменнике +180 ºС и перепад температур по греющему и нагреваемому контурам не должен превышать 100 ºС. Также пар должен быть насыщенным.

Примеры паровых теплообменников

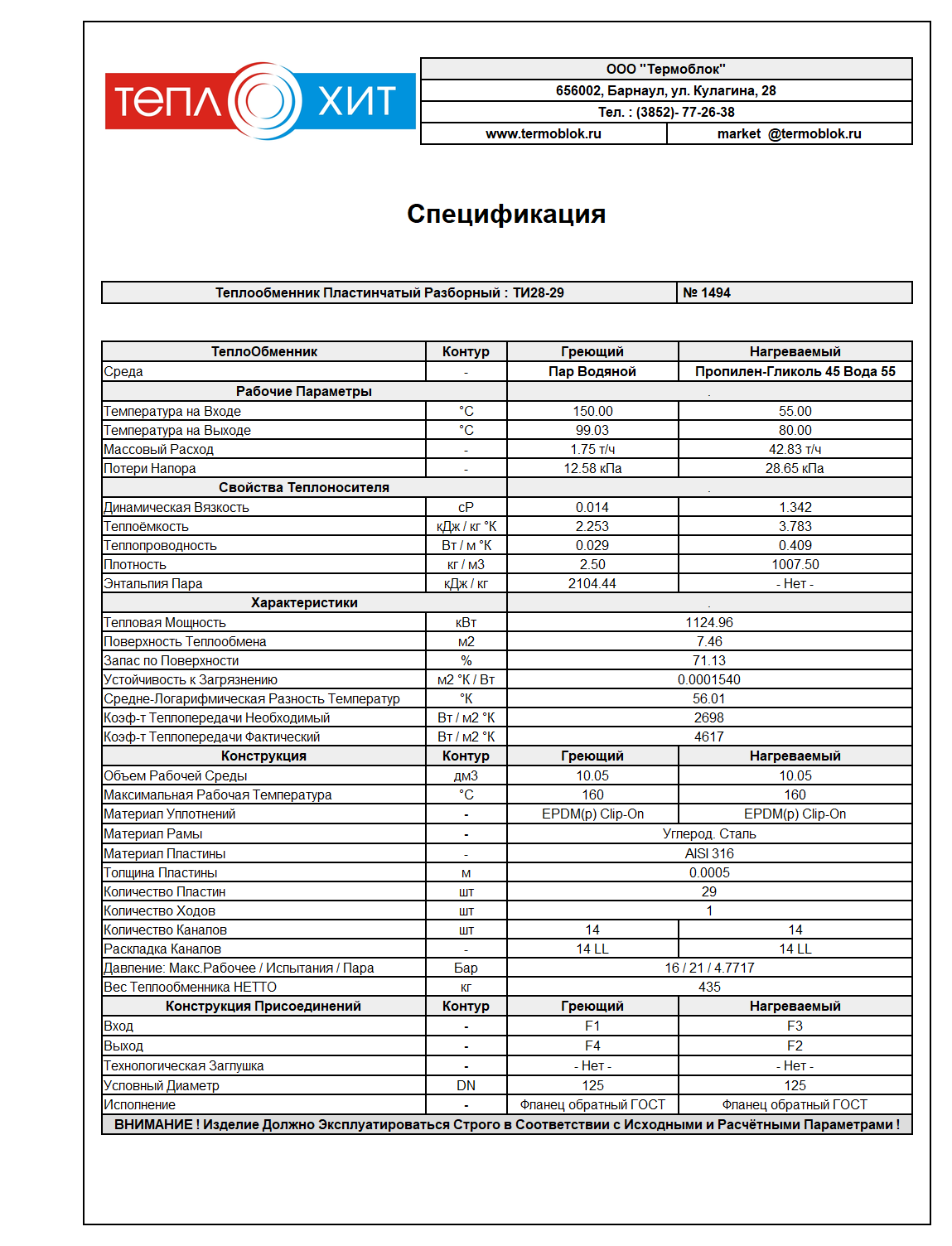

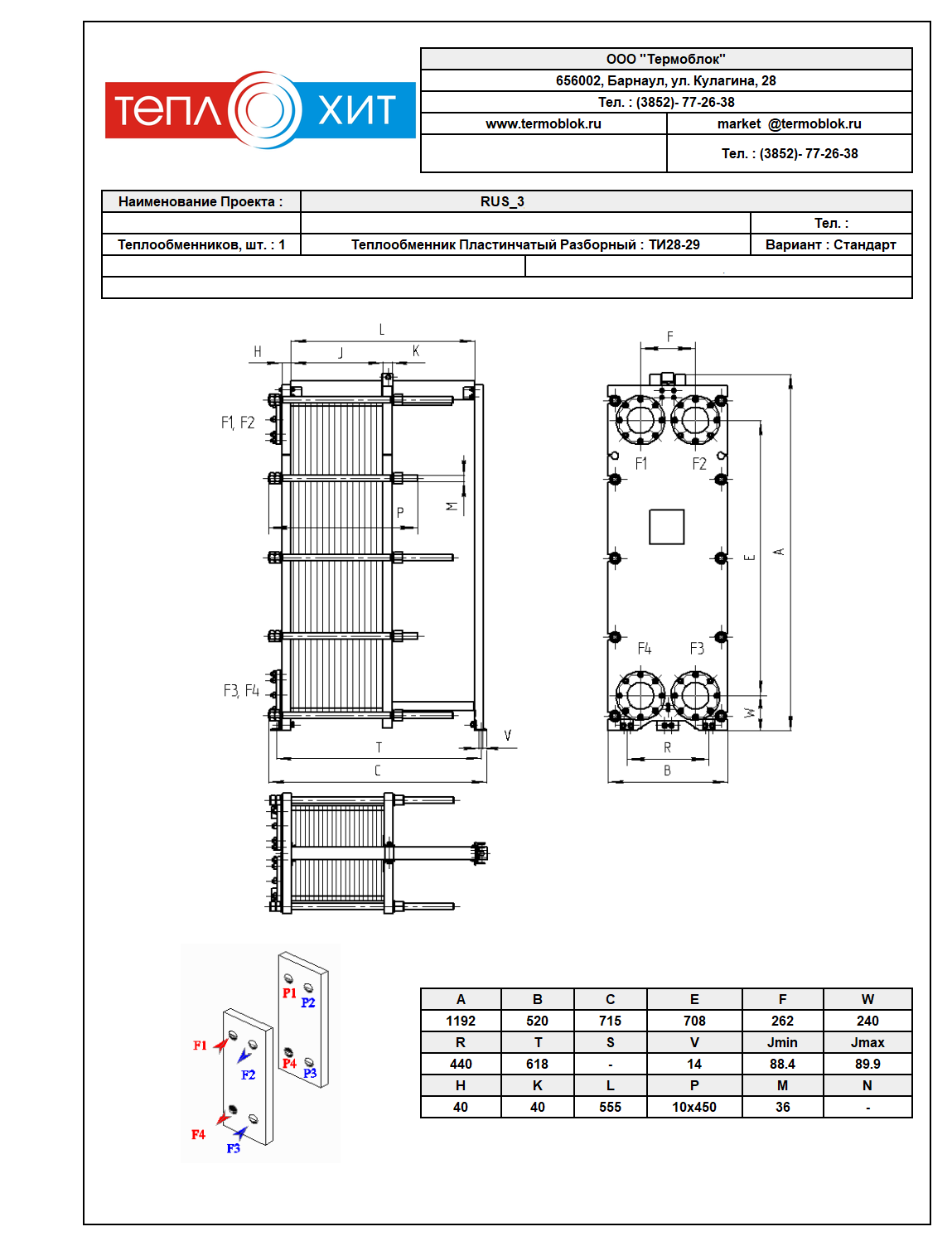

Теплообменник пар - вода с гликолем

Теплообменник предназначен для системы вентиляции, нагревает паром жидкость (пропиленгликоль 45% , вода 55%) с 55 ºС до 80 ºС. Расход пара в теплообменнике 1.75 тонн в час, жидкость по нагреваемой стороне имеет расход 42 тонны в час. Мощность теплообменного аппарата 1125 кВт.

схема теплообменника для конденсации паров спецификация теплообменника для конденсации паров

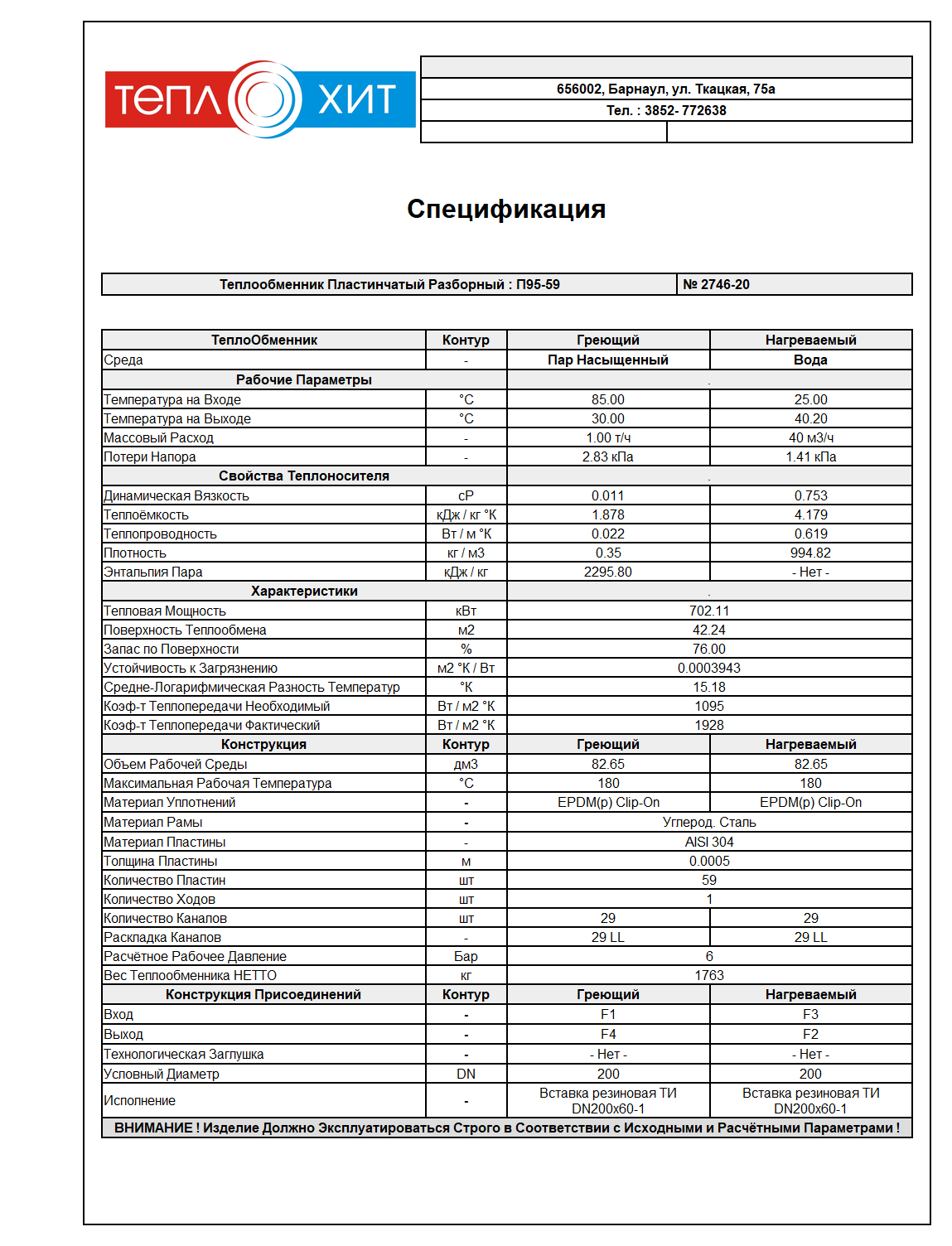

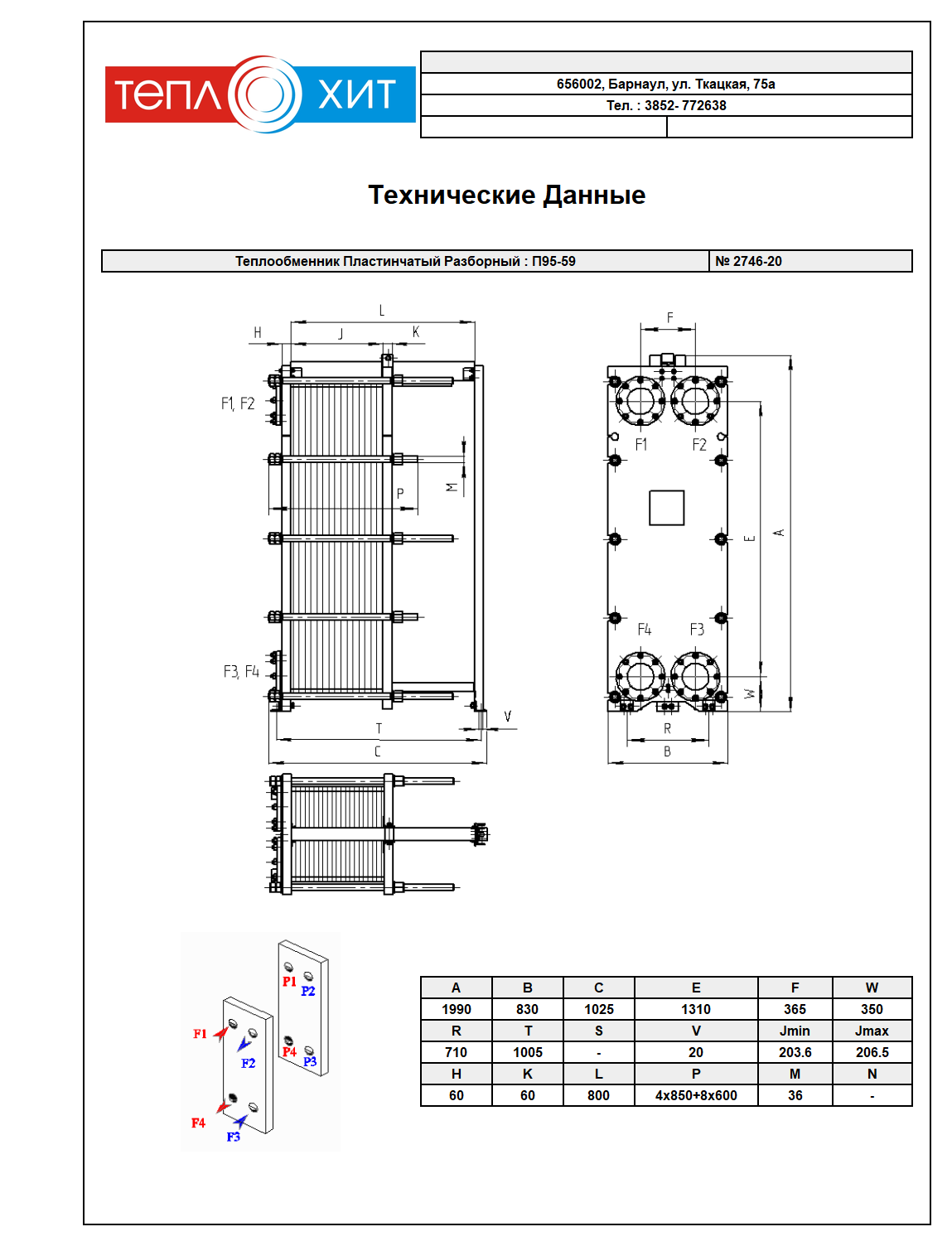

Теплообменник для конденсации паров

В действительности, существует множество комбинаций использования пластинчатого теплообменника для конденсации пара. Теплообменники подбираются под каждый случай индивидуально. Рассмотрим данный процесс на примере теплообменника конденсации соковых паров.

Температура соковых паров на входе 80-85 ºС, температура конденсата на выходе 30 ºС. Теплообменник имеет производительность 1 тонна выпаренной жидкости в час. ДУ200 обеспечивает оптимальную скорость пара в патрубке. Такой паровой теплообменный аппарат имеет мощность 700 кВт. Ниже представлен подробный расчёт теплообменника.

схема теплообменника для конденсации паров спецификация теплообменника для конденсации паров

Расчёт пластинчатого теплообменника

Расчёт выполняется под контролем квалифицированных инженеров.
